Pomůcka údržbáře – Utahovací momenty

pro těsnění z vícesměrně expandovaného PTFE - MultiTex® a novaflon 500

Rádi bychom přispěli touto pomůckou montérům a údržbářům při jejich práci s přírubovými spoji do PN40 včetně tj. s maximálním jmenovitým tlakem 4 MPa (40 bar). Nejuniverzálnější a nejpřizpůsobivější těsnící materiál je vícesměrně expandované PTFE - MultiTex® a novaflon 500, který disponuje těmito parametry:

• Teplotní odolnost v rozmezí: -210 až 260°C
• Utahovací tlak v širokém rozsahu: 25 až 130 MPa – vysoce přizpůsobivé
• Chemická odolnost vůči všem chemikáliím (kromě sloučenin HF)
• Stlačitelnost: 60 %

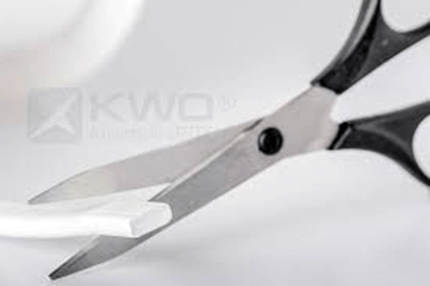

• Snadné zpracování, lehce lze stříhat a vyřezávat
• Neomezená životnost a odolnost UV záření
• Vysoká těsnostní třída TA-Luft (VDI2200 & VDI2440)
• Vysoká odolnost proti tzv. „vystřelení“ z přírubového spoje VDI2200
• Čistota materiálu vyhovuje FDA 21 CFR 177.1550, EC1935/2004 a pro farmacii
• Schválení pro utěsnění kyslíku BAM a topných plynů DVGW
• Hodnoty pro spolehlivé utěsnění podle ČSN EN 13555
• Vysoká molekulární hmotnost
• Vysoká odolnost vůči Creepu
• Žádné nečistoty

MultiTex^® je těsnící materiál od výrobce KWO^® a novaflon 500 od výrobce Frenzelit, v obou případech jde o německé vícesměrně expandované PTFE. Pro novaflon 500 jsou další informace a parametry k dispozici zde: https://techseal.cz/wp-content/uploads/2018/11/novaflon_techseal.pdf

Pro tlaková zařízení s vyšším jmenovitým tlakem než je PN40 není použití tohoto měkkého materiálu doporučeno – pouze pokud je vícesměrné ePTFE vyztuženo kovovou výztuhou. Tyto aplikace již vyžadují personál s kvalifikací dle ČSN EN 1591-4 a za správné řešení spolehlivého utěsnění odpovídá Odpovědný technik viz http://skolenimonteru.cz/obsah-skoleni/vyssi-uroven-odpovedny-technik-mistr/

Samolepící pásky v metráži, v různých tloušťkách a šířkách

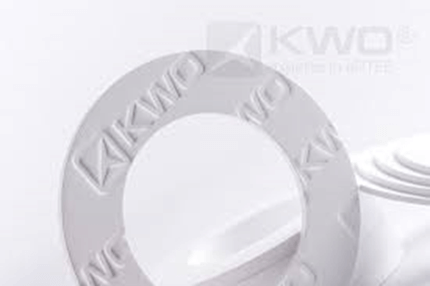

Výřezy podle požadavku

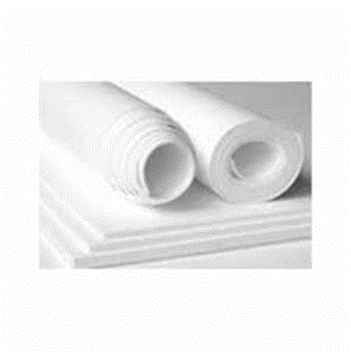

Desky různých tlouštěk

Typické aplikace:

• Potrubní trasy
• Nádrže a jímky
• Výměníky tepla
• Parní kotle
• Tlakové aparáty
• Reaktory
• Sklem plátované ocelové nádoby
• Kompenzátory
• Čerpadla
• Větrací systémy
• Kouřovody
• Stavba strojů

Kromě výše uvedených výhod jsou zde i nevýhody vícesměrně expandovaného PTFE: vyšší cena, neodolává fluorovodíkovým sloučeninám a vyšší radiaci. Jde o perfluorované a polyfluorované alkylové látky (PFAS), které zahrnují více než 4 700 chemických látek, představující skupinu široce používaných uměle vyrobených chemických látek, které se v průběhu času hromadí v lidském těle a v životním prostředí.

Nezávislé technické informace týkající se KWO® MultiTex® a novaflon 500 také naleznete na www.gasketdata.org a nově od října 2023 na www.esadata.org od European Sealing Association e.V.

Autor českých textů a překladatel podkladů KWO® a Frenzelit GmbH:

Ing. Jan Tomáš, TECHSEAL s.r.o.,        www.techseal.cz
